Singelblok: zeven bouwdelen, één geheel

‍

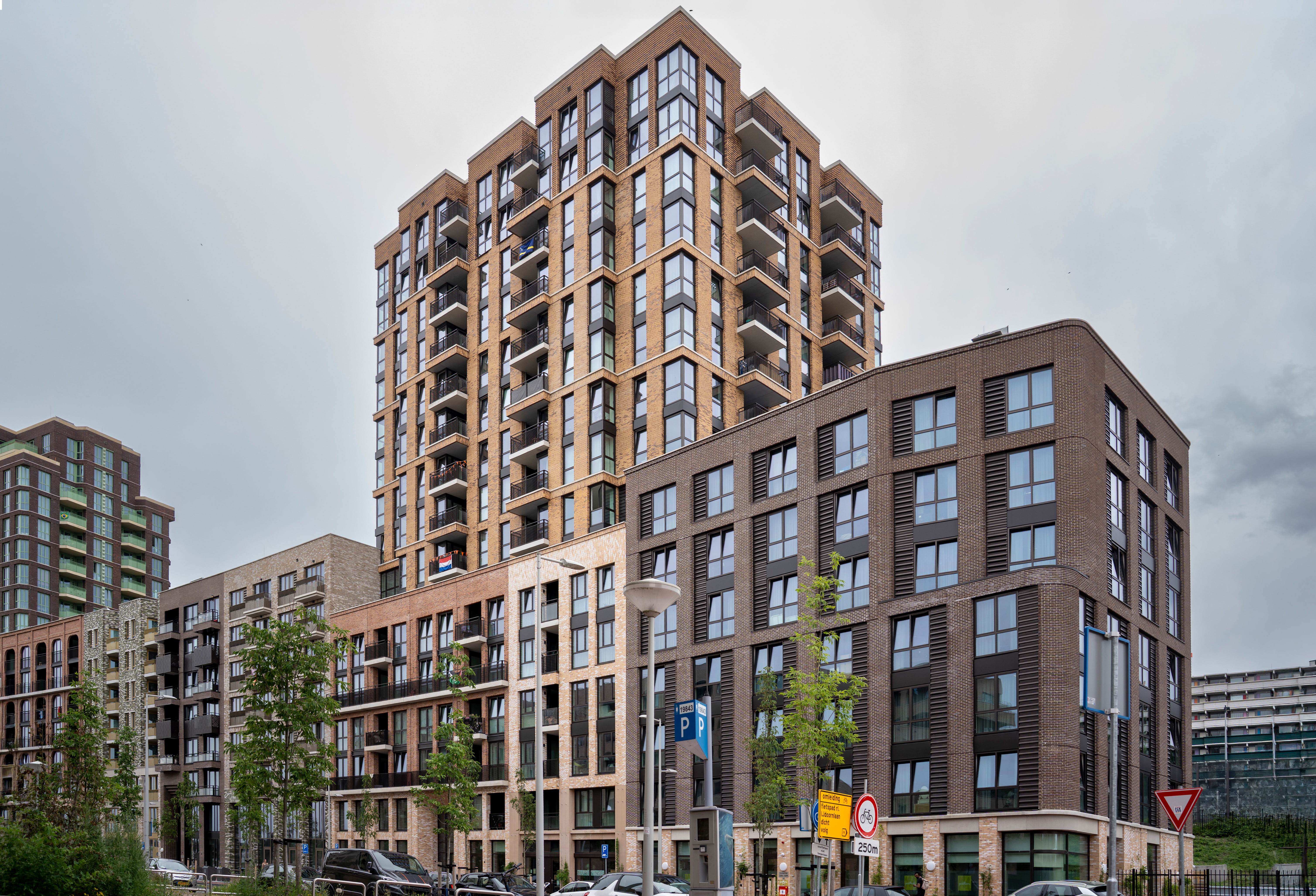

Aan de rand van Elzenhagen Zuid staat Singelblok. Een circa 180 meter lang woongebouw met zeven verschillende bouwdelen, 401 woningen en ruimte voor maatschappelijke en commerciële functies. Ieder bouwdeel heeft zijn eigen identiteit, maar samen vormen ze één herkenbaar geheel langs de singel.

Voor Intal was Singelblok ook in technisch opzicht een project van formaat. Samen met Heddes Bouw & Ontwikkeling realiseerden we 2.335 aluminium kozijnen, goed voor 8.407 m² aluminium kozijnen. Daarbij lag de uitdaging niet alleen in de schaal. Juist de combinatie van verschillende gevelbeelden, prefab bouwen en een efficiënte uitvoering vroeg om slimme keuzes vroeg in het proces.

‍

Vroeg aan tafel voor een maakbare gevel

Hoe eerder je weet hoe een gevel uiteindelijk gebouwd gaat worden, hoe beter je daar tijdens het ontwerp rekening mee kunt houden. Bij Singelblok haakten we daarom al vroeg aan in het ontwerptraject.

‍

Samen met Heddes lag er een duidelijke ambitie om zoveel mogelijk aluminium kozijnen prefab in de bouwkundige elementen op te nemen. Dat heeft gevolgen voor de manier waarop je kozijnen en aansluitingen engineert. Details moeten niet alleen voldoen aan de architectonische en geveltechnische eisen, maar ook passen bij de productie van de elementen, het transport en de uitvoering op de bouwplaats.

‍

Door die disciplines vroeg bij elkaar te brengen, konden we keuzes maken die later in het proces voordeel opleverden. We toetsten details direct op maakbaarheid en stemden de kozijnen af op de gekozen bouwwijze. Zo werd prefab inbouwen geen oplossing achteraf, maar onderdeel van de engineering.

‍

Zeven bouwdelen, verschillende gevelbeelden

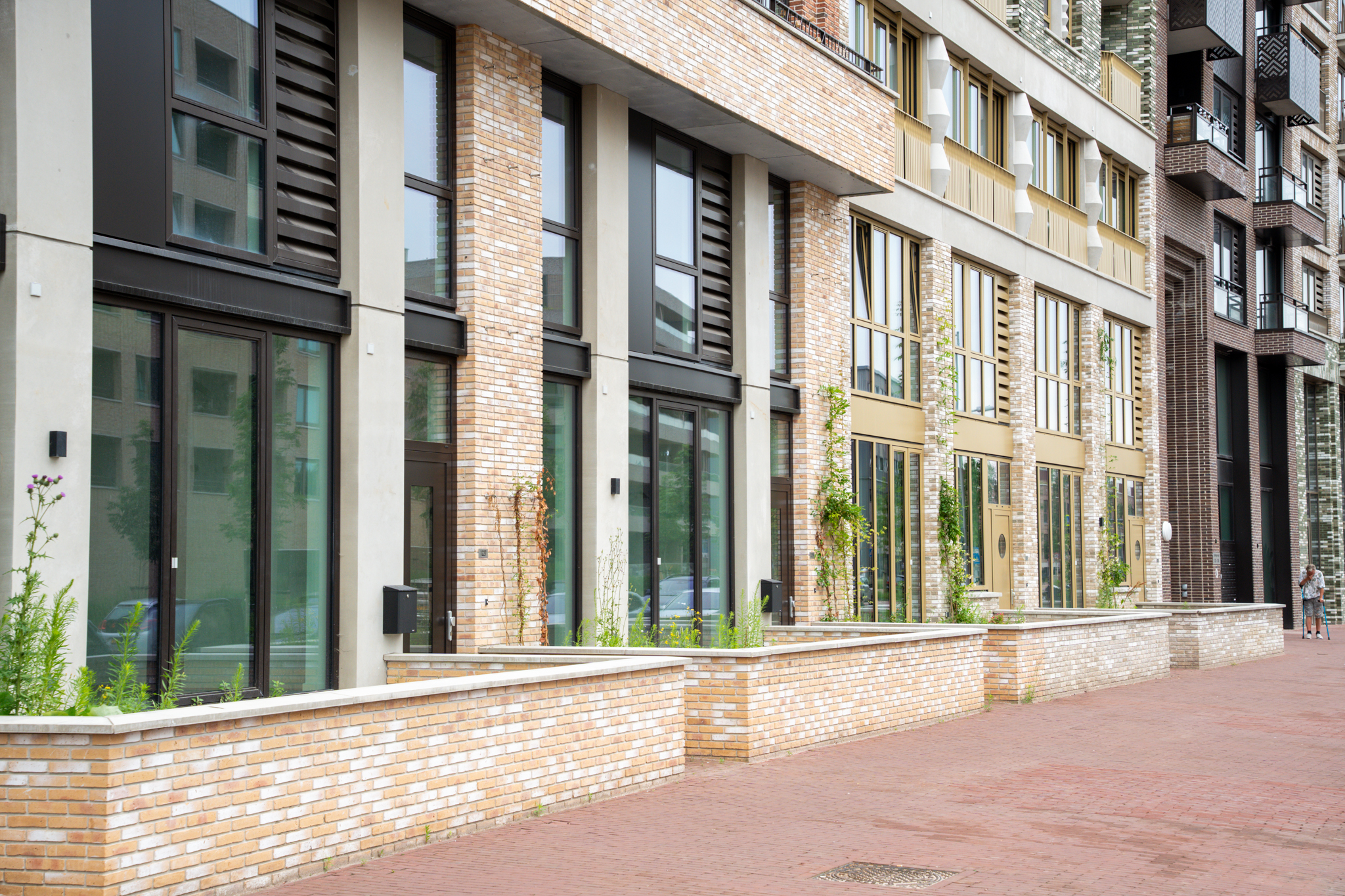

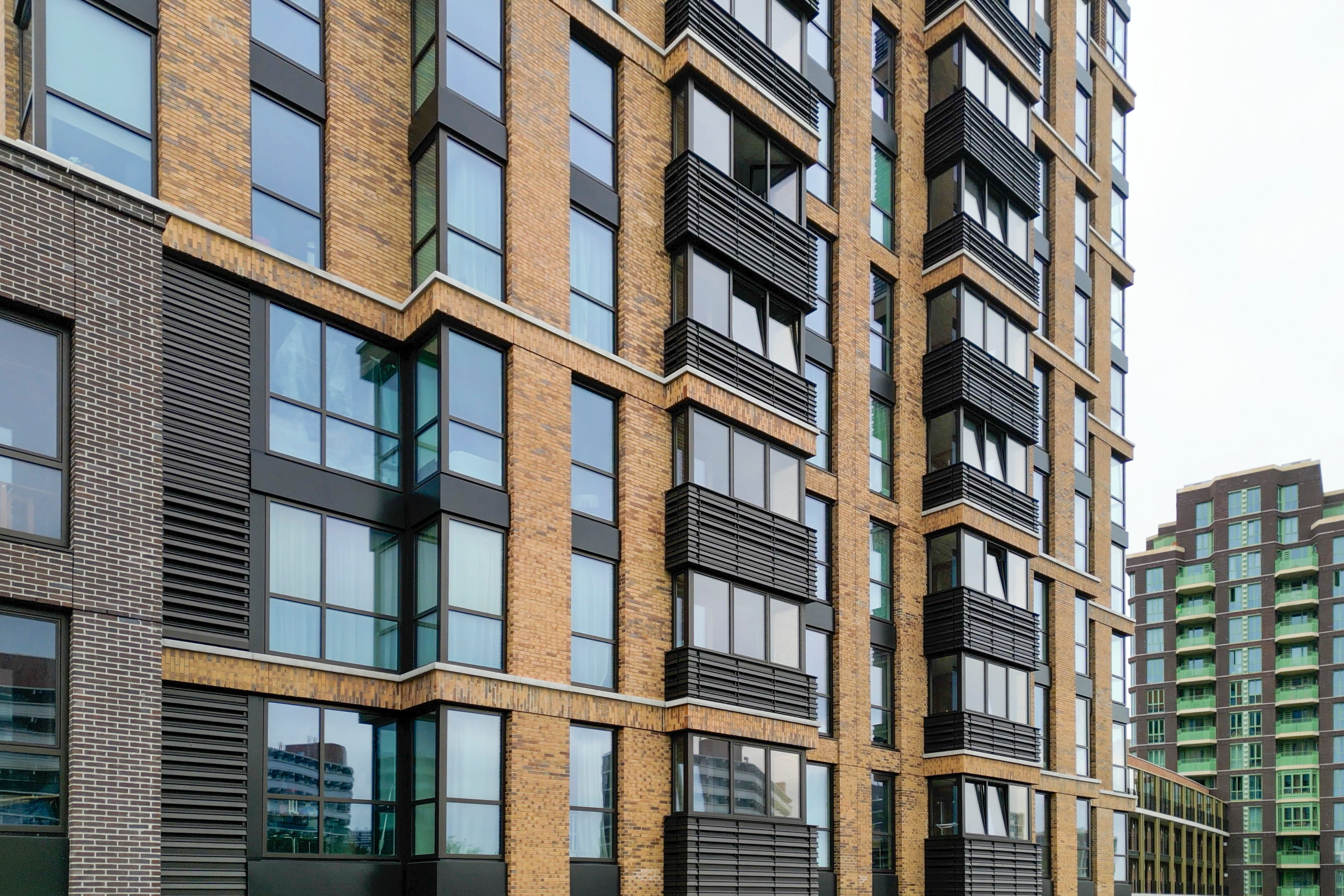

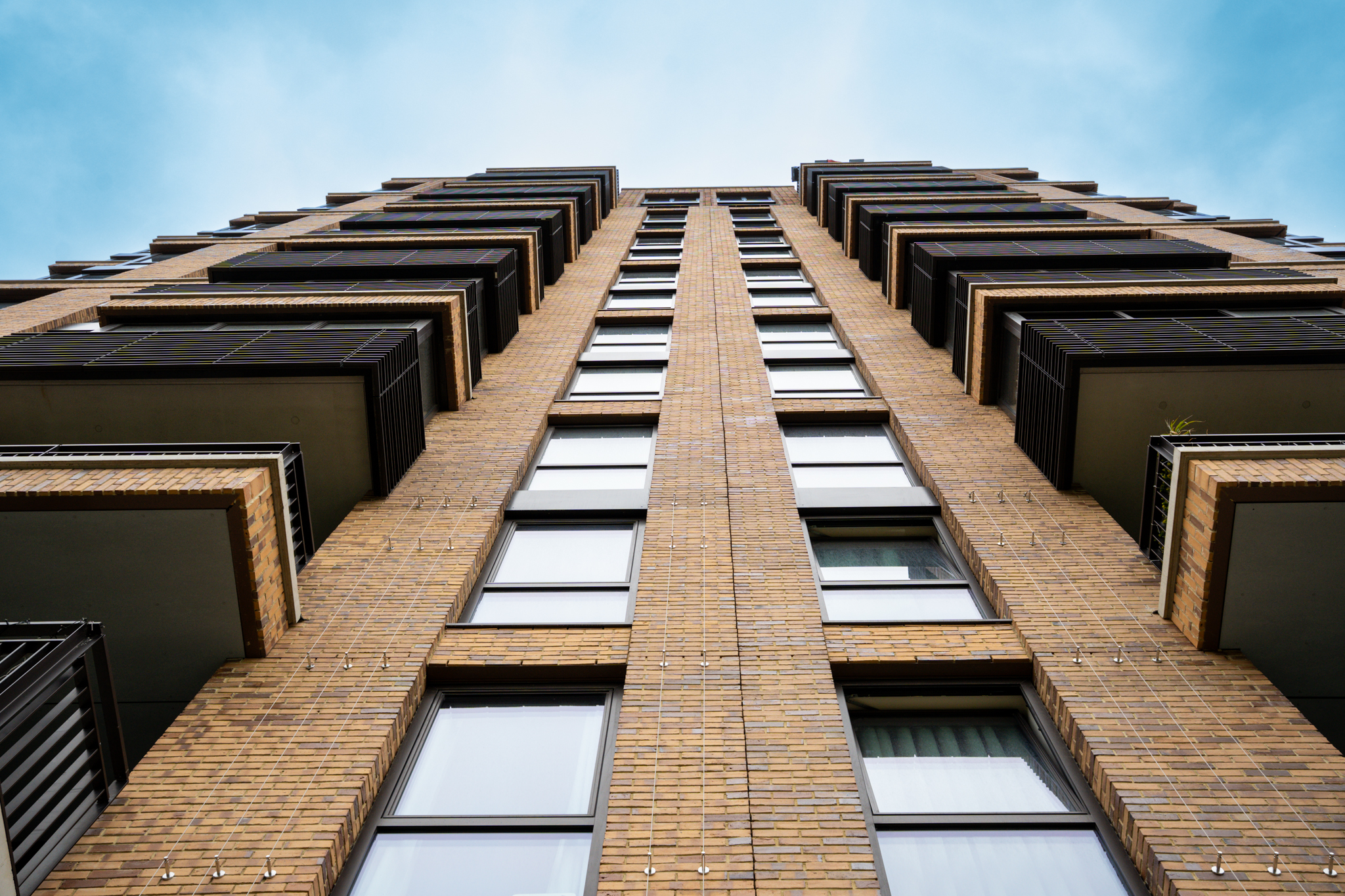

De lengte van Singelblok wordt doorbroken door zeven bouwdelen met verschillende hoogtes, ritmes en gevelbeelden. Dat geeft het gebouw zijn karakter, maar betekent voor de gevelbouw dat niet ieder detail simpelweg herhaald kan worden. Voor het grootste deel van het project pasten we ons IT77 RF-raamsysteem toe. Bij de algemene ruimtes en woon-werkunits realiseerden we daarnaast IT55-vliesgevels.

‍

Binnen de engineering zochten we naar herhaalbaarheid waar dat mogelijk was en naar projectspecifieke oplossingen waar het ontwerp daarom vroeg. Zo konden we de architectonische variatie behouden en tegelijkertijd efficiënt produceren en bouwen.

‍

Twee uitdagingen opgelost in één aluminium profiel

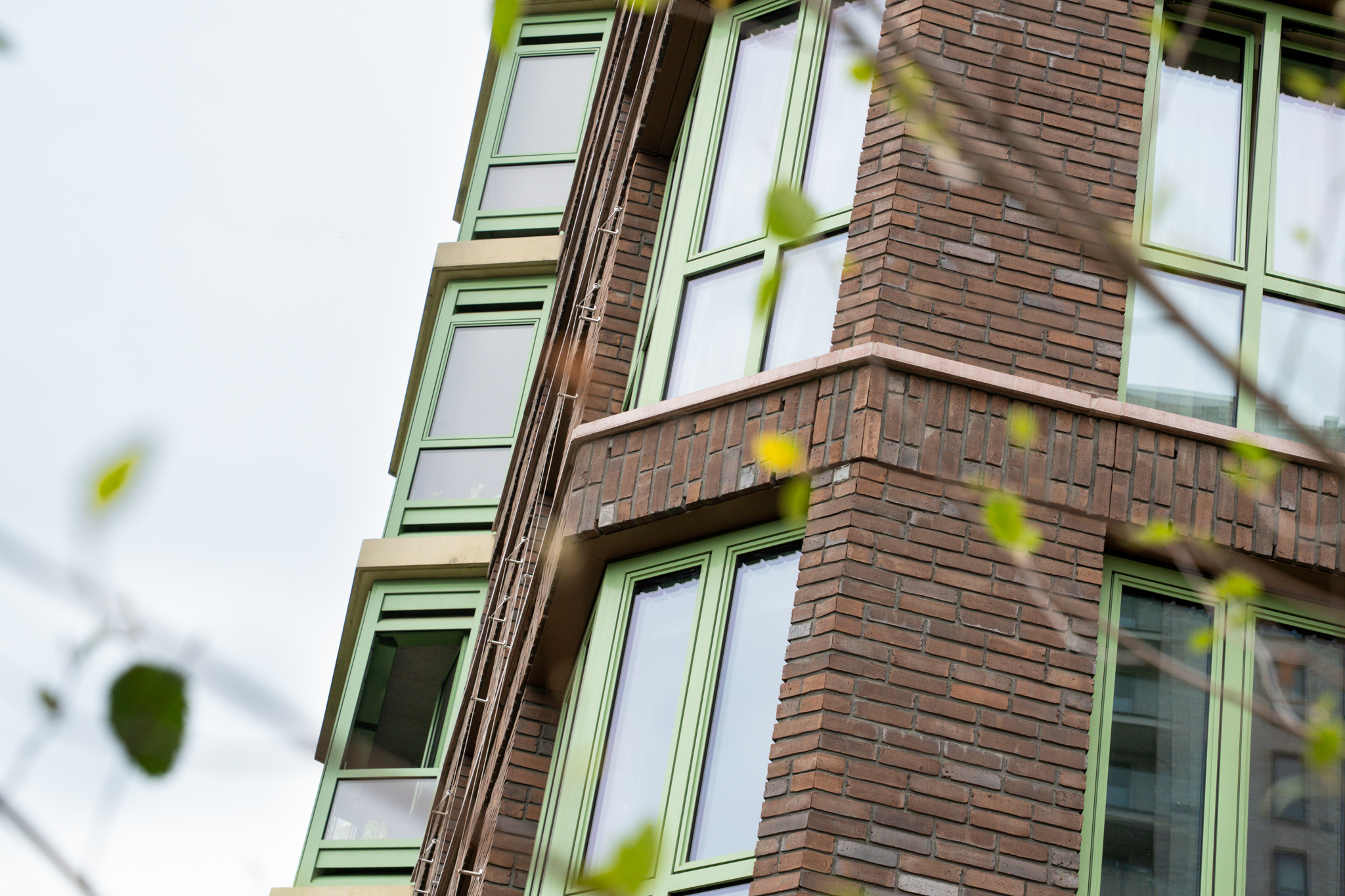

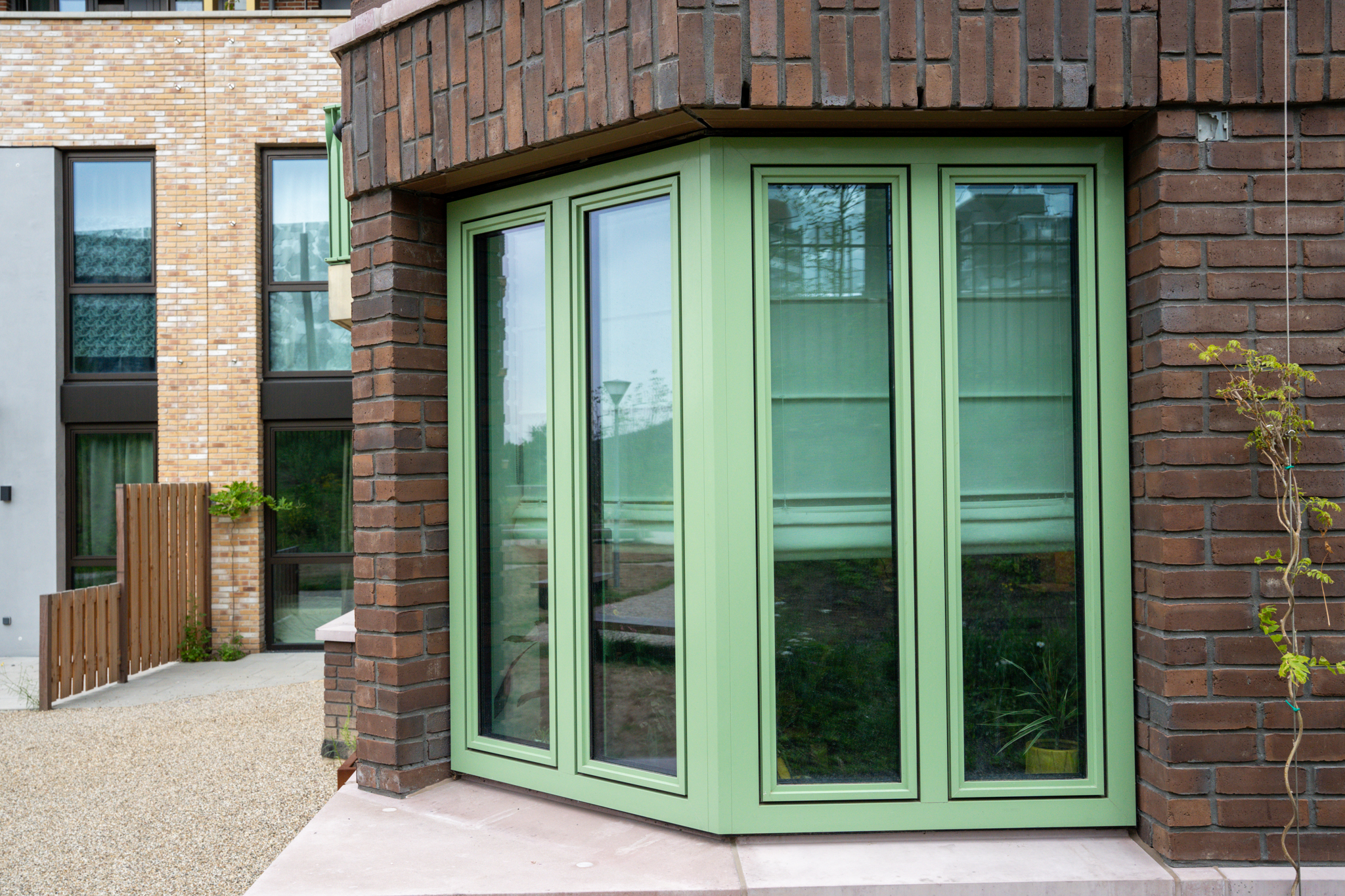

Een goed voorbeeld daarvan vinden we bij de buitenhoeken van gebouw B.Hier vroeg het ontwerp om een zo vlak mogelijk gevelbeeld. Tegelijkertijd wilde Heddes de bouwkundige aansluiting vereenvoudigen. Twee verschillende vraagstukken die samenkwamen in één detail.

Binnen ons eigen systeemhuis ontwikkelden we hiervoor een projectspecifiek geëxtrudeerd aluminium profiel. Daarmee konden we het gewenste vlakke gevelbeeld realiseren én de aansluiting voor de uitvoering eenvoudiger maken. Precies op dat soort momenten heeft een eigen systeemhuis meerwaarde. We kunnen de visie van de architect vertalen naar geveltechniek die maakbaar is binnen ons systeem, zonder de uitvoering uit het oog te verliezen. Niet kiezen tussen ontwerp óf maakbaarheid, maar beide in dezelfde oplossing meenemen.

‍

2.335 kozijnen vraagt om grip op het proces

Een slimme technische oplossing is één onderdeel. Bij 2.335 aluminium kozijnen moet vervolgens ook het proces kloppen. Engineering, productie, logistiek en montage moesten aansluiten op de bouwvolgorde van Heddes. De verschillende bouwdelen volgden elkaar op en de kozijnen moesten op het juiste moment beschikbaar zijn om de gevel efficiënt te kunnen sluiten. Dat vraagt om korte lijnen en continu afstemmen. Niet pas wanneer een detail op de bouw voor problemen zorgt, maar vooruitkijken naar wat er in de volgende fase nodig is. Door vanaf het ontwerp samen op te trekken, konden we die lijn gedurende het project vasthouden: van de eerste technische keuzes tot productie en montage.

‍

Een gevel die wordt gezien

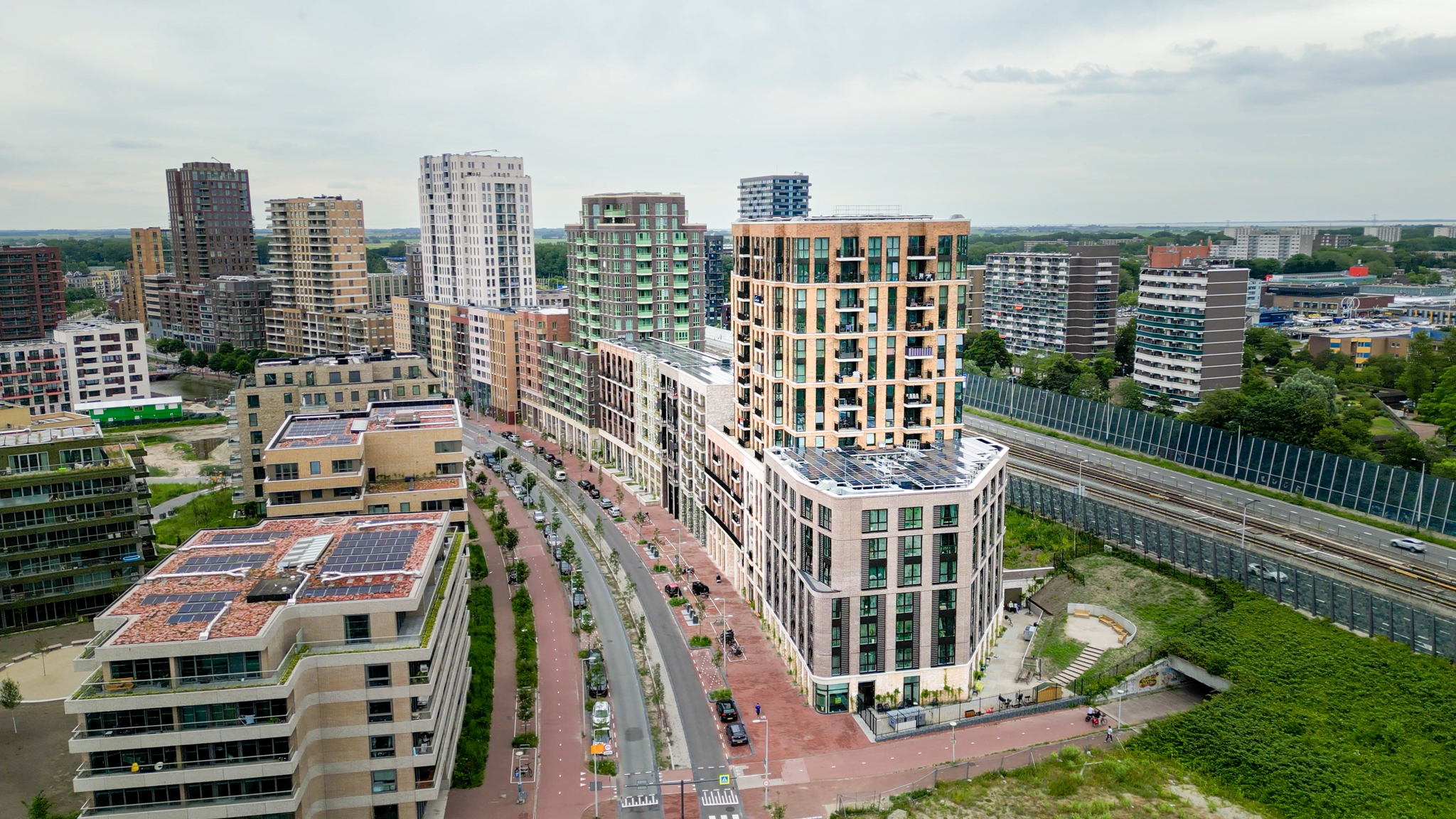

Nu Singelblok er staat, wordt duidelijk hoe de zeven verschillende identiteiten samen één gebouw vormen. De verschillen in hoogte, ritme en detaillering geven de lange gevel afwisseling en zorgen ervoor dat het project een herkenbare plek inneemt in Amsterdam-Noord. En dat valt op. Dirk Vet van Heddes vertelt dat zij regelmatig vanuit de buurt terugkrijgen dat mensen Singelblok een bijzonder project vinden en dat het gebouw er tussen de omliggende bebouwing echt uitspringt. Een mooi compliment, maar voor ons ook een bevestiging van het proces erachter.

‍

Singelblok laat zien wat er mogelijk wordt wanneer architectuur, geveltechniek en uitvoering vroeg bij elkaar komen. Door de architectonische visie te vertalen naar oplossingen binnen ons eigen systeemhuis én vanaf het begin rekening te houden met de bouwmethode van Heddes, konden we ontwerp en maakbaarheid samenbrengen. Zo zorgen we dat wat wordt ontworpen, ook daadwerkelijk zo kan worden gebouwd.

‍
